Montarea sistemelor electrice de încălzire în pardoseală este adesea percepută greșit ca fiind complicată sau costisitoare. În realitate, aceste sisteme se montează foarte ușor și rapid, oferindu-vă economii între 20% și 40% la facturile lunare de încălzire pe termen lung.
Fie că optați pentru montarea încălzirii în pardoseală electrică cu cabluri sau covoare, montarea căldurii în pardoseală transformă întreaga podea într-o suprafață radiantă care distribuie uniform căldura. Vă ghidăm prin fiecare etapă a procesului de montare a încălzirii în pardoseală, de la pregătire până la punerea în funcțiune.
Pregătirea pentru montarea sistemului de încălzire în pardoseală
Succesul montării încălzirii electrice în pardoseală depinde în mare măsură de pregătirea corectă a lucrărilor. Înainte de a demara procesul de montare a încălzirii în pardoseală electrică, parcurgem mai multe etape esențiale care garantează funcționarea optimă a sistemului.
Evaluarea suprafeței și măsurători
Primul pas constă în măsurarea precisă a încăperilor și crearea unei schițe detaliate. Notăm pe această schiță toate corpurile fixe precum cada, cabina de duș, mobilierul fix din bucătărie (aragaz, frigider), dulapurile încorporate sau toaleta. Sistemele de montare a căldurii în pardoseală nu se montează sub aceste obiecte fixe, cu excepția mobilierului pe picioare.
Calculăm suprafața efectivă de încălzit prin scăderea zonelor ocupate de mobilier fix din suprafața totală. În plus, menținem o distanță de 5 cm între pereți sau obiectele de mobilier și marginea sistemului de încălzire. Această "bordură" vine ca o măsură pentru eficientizarea consumului de energie.
Suprafața finală de așezare pentru sistemul de încălzire se obține prin scăderea din suprafața totală a încăperii a suprafețelor care se exclud de la montaj.
Verificarea instalației electrice existente
Înainte de demararea procesului propriu-zis, verificăm capacitatea instalației electrice existente. Pentru branșamentele monofazice, puterea instalată maximă aprobată în mediul rural unde rețeaua electrică este aeriană este de 6-7 kW, iar puterea absorbită este de 5-6 kW. Pentru branșamentele trifazate, puterea instalată maximă aprobată poate fi de aproximativ 10 kW, în funcție de zona geografică. și puterea absorbită este de 9–9,5 kW.
Dacă puterea totală instalată depășește 10 kW, racordarea la sistemul trifazat devine necesară. Alimentarea termostatului se face cu o tensiune stabilă de 220V, cu circuit separat din tabloul general de siguranțe.
Alegerea tipului de sistem electric
Criteriul principal de alegere a sistemului este structura pardoselii și tipul de pardoseală finită. Alegem între cabluri de încălzire, plase încălzitoare sau folie carbonică încălzitoare în funcție de mai mulți factori. Cablurile de încălzire oferă flexibilitate mai mare în amplasare și se potrivește suprafețelor neregulate. Plasele încălzitoare sau folia carbonică încălzitoare se utilizează pentru instalarea pe bifilar este construit pentru a anula câmpul electromagnetic, iar puterea acestuia nu trebuie să depășească valoarea de 20 W/m.l..
Covoarele electrice, cu lățimea standard de 50 cm, simplifică procesul de montare a încălzirii în pardoseală prin instalare rapidă. Suportul din fibră de sticlă al covorașului poate fi tăiat pentru a se adapta spațiilor mai înguste, având grijă să nu se taie cablul încălzitor.
Calculul puterii necesare
Fiecare cameră are propriul necesar de căldură (Q), calculat conform normelor europene în vigoare. Formula de calcul este: q = Q/S (W/mp), unde Q reprezintă necesarul de căldură al camerei, iar S este suprafața pardoselii încălzitoare.
Puterea medie necesară a unui sistem de încălzire electrică în pardoseală este de aproximativ 130–160 W/m². Pentru zonele cu umiditate ridicată, precum băile, instalăm puterea de 160 W/mp. Când sistemul funcționează ca unic sistem de încălzire, necesarul crește la aproximativ 160 W/mp pentru încălzire unică, și 80 - 130 W/mp, în funcție de gradul de izolare termica de sub sistemul de încălzire pentru încălzire complementară.
Următorii factori influențează calculul necesar de căldură:
-
Funcționarea sistemului ca unic sistem de încălzire sau ca suplimentare de confort
-
Grosimea pereților și natura acestora
-
Gradul de izolare termică a pereților, exterioară sau interioară
-
Natura finisajului pardoselii: gresie, parchet laminat, covor, mochetă, linoleum
-
Suprafețe vitrate mari
-
Zona geografică
Grosimea minimă indicată pentru polistirenul extrudat montat sub sistem este de 30 mm, iar grosimea ideală este de 50 mm. Dacă cota de montaj nu permite, utilizăm un polistiren extrudat cu grosime mai mică, dar indicat nu mai mică de 10mm.
Materiale și unelte necesare pentru montare
Achiziționarea materialelor și pregătirea uneltelor necesare reprezintă un pas decisiv pentru montarea sistemelor electrice de încălzire în pardoseală. Lista de achiziții variază în funcție de tipul de sistem ales, dar există componente comune pentru orice instalare.
Kit-ul de încălzire electrică (cabluri sau covoare)
Kit-urile complete pentru montare de încălzire în pardoseală electrică includ elementul încălzitor principal împreună cu termostat și senzor de temperatură. Pentru sistemele cu cablu electric, benzile adezive de fixare devin necesare pentru menținerea cablului pe podea înainte de turnarea adezivului pentru gresie.
Cablurile de încălzire sunt disponibile în versiuni de 18 W/m. Cablul monofilar necesită două cabluri de alimentare și este utilizat în clădiri publice, industriale și rezidențiale. Varianta cu dublu conductor simplifică instalarea prin conexiunea unică la sursa de alimentare.
Pentru montarea în șapă de beton, cablul tip ADSV de 18 W/m acumulează eficient căldura. Cablul ultrasubțire ADSV 18 W/m este recomandat pentru instalare sub șapa autonivelantă sau în adeziv sub gresie, piatră, granit sau marmură.
Covorașele subțiri de încălzire sunt plasă din fibră de sticlă autoadezivă, de obicei de 50 cm lățime. Grosimea acestora este de aproximativ 6,5 mm. Covorașele tip LDTS și EcoPro au puterea de 160 W/mp și se montează direct sub gresie, piatră sau marmură. Pentru instalarea sub parchet, se instalează folia carbonică încălzitoare, care oferă un timp de încălzire rapid, fără modificări structurale.
Termostatele și senzorii
Termostatul și senzorul de temperatură asigură controlul precis al sistemului de montare a căldurii în pardoseală. Termostatul analogic tip SAS816FHL include senzor de pardoseală si senzor de ambient, funcționează la tensiune de 230V și are un contact de ieșire de 16 A. Modelele cu butoane tactile, cu sau fără comandă WIFI precum modelul HY603 permit controlul prin internet și montaj în doză.
Termostatele inteligente WiFi funcționează cu aplicția dedicată Smart Life, permițând control de la distanță. Aceste modele oferă trei moduri de funcționare pentru senzorii incorporați: senzor ambiental, senzor pentru încălzirea pardoselii sau combinarea ambilor. Funcția de memorare păstrează setările în caz de întrerupere a curentului.
Senzorul de pardoseală NTC este un senzor de precizie utilizat pentru controlul și menținerea temperaturii în pardoseală.. Lungimea cablului de conectare este de 2,50 m pentru instalare flexibilă. Rezistența la 25 °C este de aproximativ 22 kΩ.
Materiale de izolație termică
Izolația termică reduce transferul de căldură și direcționează căldura în sus. Utilizăm izolație EPS de diferite grosimi, de obicei între 10 și 50 mm, în funcție de tipul clădirii și necesarul de eficiență energetică.
Polistirenul extrudat sau polistirenul expandat îndeplinesc cerințele de izolație pentru pardoseală. Sub covorasele de încălzire este obligatoriu montarea unui strat de izolație termică pentru eficiență maximă.
Banda perimetrală montată pe conturul camerei preia dilatarea șapei, împiedicând fisurarea acesteia și pierderile de căldură către pereți. Roșturile de dilatație completează sistemul de protecție al șapei.
Unelte și accesorii de instalare
Pentru montarea sistemelor electrice de încălzire în pardoseală avem nevoie de tuburi copex, pentru protejarea cablurilor de alimentare și a senzorului de temperatură. Doza de perete este necesară pentru montarea termostatului.
Benzile de fixare se folosesc pentru cablurile de încălzire și se montează la intervale de 2,5 cm. Plăcile cu caneluri asigură fixarea cablului și izolează pardoseala față de substratul inferior.
Lista completă a sculelor cuprinde foarfecă, cuțit sau cutter, clește pentru dezizolat și sertizat, șurubelniță, multimetru, ruletă de măsurat și bandă de izolat. Multimetrul verifică rezistența electrică a cablului înainte de acoperire.
Adezivul flexibil pentru gresie poate fixa parțial cablul sau covorașul de încălzire, oferind suport suplimentar înainte de aplicarea finisajului final.
Montarea cablurilor electrice de încălzire în pardoseală
Procesul de montare a încălzirii electrice în pardoseală cu cabluri necesită respectarea unor pași tehnici pentru ca sistemul să funcționeze eficient pe termen lung. Fiecare etapă pregătește terenul pentru următoarea, iar orice omisiune poate afecta performanța finală.
Pregătirea suprafeței de beton
Suprafața placii de beton trebuie să fie netedă, fără asperități. Curățăm cu grijă resturile de beton sau mortar căzute și întărite în timpul execuției casei. Măturăm sau aspirăm suprafața pardoselii și evacuăm resturile. Placa trebuie să rămână curată și netedă.
Verificăm existența cuielor proeminente sau a șuruburilor care ar putea deteriora cablurile de încălzire. Denivelările mai mari de 3-5 mm necesită corectare cu șapă de nivelare. Dacă montăm sistemul pe o bază de beton, bariera sigură împotriva umezelii devine obligatorie. Pentru încăperile de la parter din case fără subsol sau cu subsol neîncălzit, așezăm o folie din polietilenă sub plăcile de polistiren, cu rol de barieră de vapori.
Instalarea izolației termice
După pregătirea suprafeței, instalăm banda izolatoare perimetrală cu celule închise, flexibilă, autoadezivă, având grosimea de 8 mm și lățimea de 180 mm. Montăm banda în lungul pereților, în jurul stâlpilor, coșurilor de fum sau de ventilație, bordurilor de la casa scărilor și a oricăror alte elemente verticale care depășesc pardoseala. Continuitatea benzii este obligatorie, inclusiv în dreptul ușilor.
Montăm apoi izolația de bază alcătuită din plăci de polistiren extrudat pentru a forma o suprafață continuă. Instalăm cameră cu cameră, începând cu cea mai mare pentru a diminua pierderile de material. Așezarea plăcilor începe cu latura opusă ușii, continuând în rânduri succesive către ușă. Completările la margini se fac cu straifuri decupate din plăci întregi.
Acolo unde există alte instalații precum apa sau electrice, decupăm pe spatele plăcii de polistiren șanțuri sau locașe în care îngropăm aceste instalații. După așezare, fixamplacile între ele cu bandă adezivă care împiedică pătrunderea apei din șapă. Peste polistirenul extrudat montăm plasă metalică cu diametrul fierului de aproximativ 4mm ca suport pentru cablurile încălzitoare pentru varianta în care cablurile încălzitoare sau plasele încălzitoare se înglobează în șapă de beton..
Fixarea cablurilor la distanța corectă
Cablurile încălzitoare trebuie montate la distanțe egale între spire, astfel încât ele să nu se suprapună sau să se atingă între ele. Pentru fixarea cablurilor de încălzire, folosim benzile de fixare la intervale de 2,5 cm.
Distribuim cablul uniform conform unui model optim de încălzire. Fixăm cablul cu benzi de montaj sau cu agrafe speciale. Nu tăiem niciodată cablul și nu suprapunem spirele. Respectăm distanța minimă dintre spire conform formulei de calcul care se regăsește in intrucțiunile de montaj care sunt livrate împreună cu sistemul de încalzire.
Montarea senzorului de temperatură
Senzorii pentru pardoseală se montează în tuburi copex obturate la capăt. Senzorul se introduce într-un tub copex cu diametrul de 16 mm, care se montează la jumătatea distanței dintre două spire ale cablului, la aproximativ 1,50 m de la perete.
Tubul copex trebuie să fie accesibil pentru înlocuirea senzorului fără a deteriora pardoseala.
Turnarea șapei de acoperire
Grosimea minimă a șapei de beton în care se inglobează cablurile sau plasele încălzitoareeste de 40mm.
Nu turnăm șapa la temperaturi mai mici de 5 °C. Utilizarea unui aditiv fluidizant la prepararea șapei asigură lucrabilitatea betonului fără a crește cantitatea de apă. Șapa de anhidrită oferă un timp scurt de uscare de aproximativ 7 zile, cu o rată de contracție liniară nesemnificativă și porozitate redusă. Șapa din ciment are rezistență sporită la umiditate și temperaturi înalte, însă necesită 28 de zile pentru uscare.
Montarea covoarelor electrice de încălzire
Covorașele electrice simplifică montarea sistemelor electrice de încălzire în pardoseală prin timpul redus de instalare și grosimea minimă. Montarea durează câteva ore într-o cameră de dimensiuni tipice. Datorită grosimii de aproximativ 6,50mm, aceste sisteme nu ridică semnificativ nivelul pardoselii și se montează cu efort minim în încăperile în care pardoseala nu mai poate fi ridicată.
Curățarea și nivelarea suprafeței
Suprafața trebuie să fie foarte bine nivelată înainte de instalarea sistemului de montare a încălzirii în pardoseală electrică. Dacă aceasta nu este plană, folosim materiale autonivelante pentru ca suprafața să fie nu numai dreaptă, dar și fină. Apoi aplicăm un grund pentru a izola mai bine suprafața.
Lăsăm liberă o margine de 5 cm între covorul încălzitor și perete. Verificăm că podeaua este izolată termic, iar în situația în care aceasta nu este, o izolăm cu plăci de polistiren extrudat.

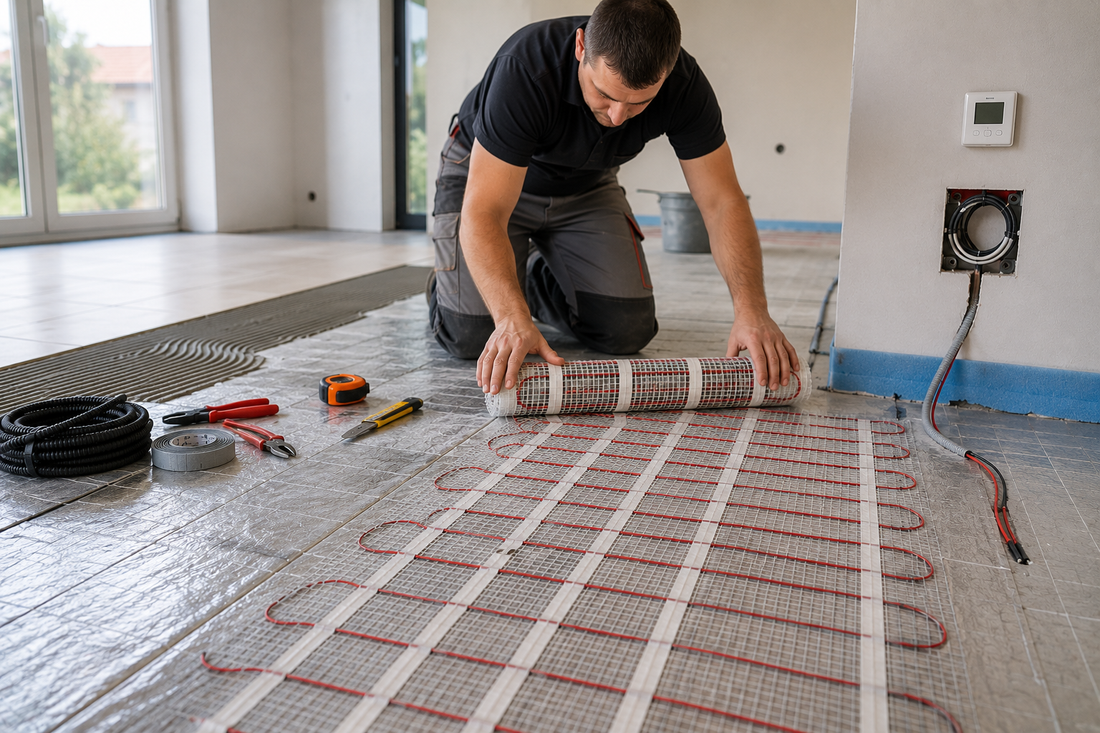

Desfășurarea covorașului electric
Desfășurăm covorul electric și îl amplasăm pe podea conform proiectului. Când ajungem la capăt, tăiem plasa de susținere, dar nu cablul portocaliu și întoarcem la 180 de grade. Covorașul se va desfășura în direcția opusă, asigurându-se un spațiu minim de 50 mm între buclele de cablu.
Pentru suprafețele pe care nu va încăpea lățimea completă de 500 mm, cablul poate fi scos de pe covoraș și fixat uniform pe pardoseală cu ajutorul benzilor adezive de fixare.
După ce covorașul încălzitor a fost întins pe suprafața de montaj, lipim covorașul de pardoseală cu ajutorul benzilor autoadezive de fixare. Este interzis a se călca direct pe covorul electric deoarece cablurile pot fi deteriorate. Punem o foaie de izolație de polistiren sau carton pe covorul electric pentru a călca pe el.
Aplicarea adezivului și montarea greșiei
Acoperim covorul cu adeziv flexibil pentru plăci ceramice. Aplicăm adezivul astfel încât să nu existe bule de aer. Când aplicăm adeziv de pardoseală, folosim spatula în aceeași direcție cu cea a traseului cablurilor pentru a evita deteriorarea acestora.
După uscare, aplicăm cu atenție un alt strat de adeziv cu ajutorul unei spatule dințate pentru nivelarea adezivului înainte de aplicarea plăcilor ceramice. Lăsăm covorul în adeziv pentru a se usca aproximativ 24 de ore.
Verificarea conexiunilor
Măsurăm rezistența pentru a ne asigura că nu s-a produs nicio stricăciune în timpul procesului de instalare. Verificăm rezistența cablurilor cu un aparat de măsură, Rezistența măsurată cu aparatul propriu trebuie să fie egală cu valoarea nominală de pe eticheta covorașului, cu o toleranță de -5 la +10%. După montarea plăcilor ceramice, măsurăm încă o dată rezistența covorului încălzitor.
Conectarea electrică și punerea în funcțiune
Etapa finală a montării sistemelor electrice de încălzire în pardoseală constă în conectarea electrică și punerea în funcțiune a sistemului.
Conectarea la termostat
Termostatul se montează pe perete, la o înălțime medie, ferit de razele soarelui și surse directe de căldură.
Conectăm termostatul conform schemei de conectare din manual. Termostatul funcționează la 230 V AC și are un contact de ieșire de 16 A. Plaja de reglaj a temperaturii este de +5…+40 °C.
Sistemul de încălzire se conectează la 220 V și este controlat de un termostat electronic cu doi senzori (aer și sondă de pardoseală), care optimizează cu acuratețe echilibrul între temperatura pardoselii și cea de ambient.
Conectarea la tabloul electric
În mod uzual, orice echipament din casă trebuie să fie protejat la suprasarcină, la scurtcircuit, la electrocutare, la fluctuații de tensiune și de frecvență. Aceste 5 tipuri de protecție se regăsesc în 3 piese la montarea căldurii în pardoseală: disjunctoarele diferențiale, releele de tensiune și aparatajul de protecție la frecvență.
Testarea rezistenței electrice
Înainte de montajul propriu-zis și în fiecare etapă a lucrării (înainte de turnarea șapei, după turnare și la conectarea finală), verificăm continuitatea și rezistența de izolație. Setăm multimetrul pe măsurarea rezistenței (Ω) și conectăm sondele la capetele conductorilor de alimentare (fază și nul). Citim valoarea afișată, care trebuie să fie apropiată de valoarea teoretică oferită de producător.
Pentru verificarea rezistenței de izolație, folosim un megohmmetru și îl setăm la 500 V sau 1000 V DC. Conectăm un pol la unul dintre conductorii activi și celălalt la firul de împământare. Citim valoarea, care trebuie să fie peste 100 MΩ.
Verificarea finală și pornirea sistemului
După realizarea conexiunii electrice, fixăm termostatul pe doză cu două șuruburi. Configurăm inițial temperatura dorită, zonele și programele de încălzire. Suprafața ar trebui încălzită pentru prima dată la cel puțin 2 zile după aplicare, pentru a asigura o întărire lentă a adezivului.
Reguli de siguranță și recomandări la montare
Respectarea regulilor de siguranță la montarea sistemelor electrice de încălzire în pardoseală previne deteriorarea sistemului și garantează funcționarea corectă pe termen lung. Montajul corect și testarea sistemului înainte de acoperire sunt foarte importante.
Evitarea zonelor cu mobilier fix
Nu montăm trasee de încălzire sub mobilier fix, fără picioare sau cu bază plină, deoarece acesta blochează transferul căldurii. Încălzirea electrică în pardoseală nu se poate instala sub piese de mobilier sau obiecte sanitare fixe care au contact direct cu podeaua. Totuși, dacă acestea sunt suspendate sau au piciorușe de susținere, sistemul poate fi instalat cu succes. Evităm montarea sub electrocasnice precum mașina de spălat sau uscător.
Respectarea distanțelor minime
Un spațiu de minimum 50 mm trebuie lăsat liber între covorașul încălzitor și perimetrul pereților. Cablurile încălzitoare trebuie montate la distanțe egale între spire, astfel încât ele nu se suprapun sau se ating niciodată. Senzorii pentru pardoseală se montează în tuburi copex obturate la capăt, la jumătatea distanței între două spire paralele consecutive de cablu încălzitor, în zone ce ulterior vor fi libere.
Protecția cablurilor în timpul lucrărilor
Când instalăm covorașele, purtăm întotdeauna încălțăminte cu talpă din cauciuc și evităm orice trafic care nu este necesar peste sistemul deja instalat. Informăm și celelalte persoane care lucrează în apropierea procesului de instalare și le solicităm să nu traverseze covorașul. Temperatura pardoselii nu trebuie să depășească 27–30 °C pentru confort termic optim.
Testări obligatorii înainte de acoperire
Înainte de a instala, verificăm rezistența cablurilor cu un ampermetru. Utilizăm un multimetru digital pentru a măsura rezistența în punctele cheie ale instalației. Efectuăm și un test de izolație pentru a verifica integritatea izolației. Verificăm periodic bunul mers al sistemului pentru a ne asigura că nu s-au produs daune neobservate.
Concluzie
Montarea sistemelor electrice de încălzire în pardoseală este mai simplă decât pare la prima vedere. Acum că am explicat procesul, puteți folosi informațiile de aici pentru a transforma fiecare cameră într-un spațiu confortabil și eficient energetic.
Asigurați-vă că respectați cu strictețe etapele de pregătire, testare și siguranță pentru rezultate optime.
Odată instalat corect, sistemul va funcționa eficient ani de zile, oferindu-vă economii constante la facturile de încălzire și confort termic superior în casă.
