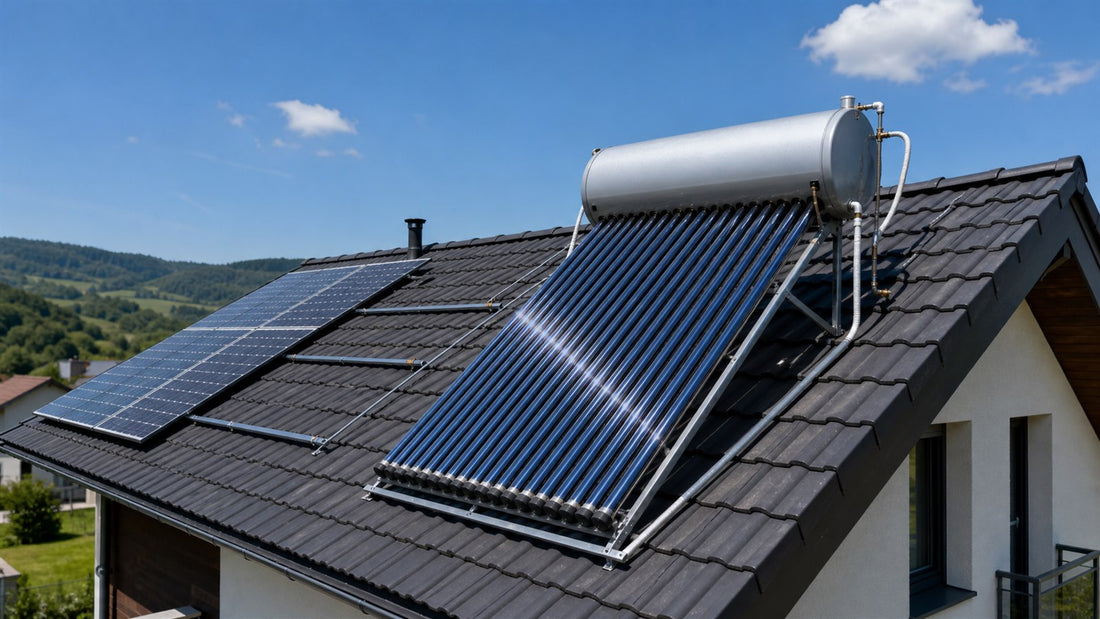

Panourile solare nepresurizate pot acoperi necesarul de apă caldă, în perioada martie-octombrie, într-o proporție de 70-80%, fără a consuma energie electrică. Acestea reprezintă o soluție eficientă pentru locuințele moderne, în special atunci când sunt combinate cu alte sisteme de energie regenerabilă. Pentru a beneficia de aceste avantaje, schema de montaj a panoului solar nepresurizat trebuie înțeleasă corect și aplicată cu atenție.
În acest ghid, vă prezentăm pas cu pas componentele sistemului, schema de montaj a pompei de panou solar nepresurizat atunci când este necesară și cum energia produsă de structura de panouri fotovoltaice la sol poate alimenta încălzirea electrică. Astfel, veți putea reduce semnificativ costurile energetice ale locuinței.
Ce este un panou solar nepresurizat și cum funcționează
Un panou solar nepresurizat utilizează circulația naturală a apei pentru încălzirea acesteia, fără a necesita pompe sau alte dispozitive electrice. Sistemul se bazează pe principiul fizic al termosifonului, prin care apa încălzită devine mai puțin densă și urcă natural către rezervor. Acestea sunt soluții termice, distincte de panourile fotovoltaice care produc energie electrică pentru alimentarea locuinței.
Principiul de termosifon
Apa este stocată în tuburile vidate și se încălzește datorită radiației solare. Pe măsură ce temperatura crește, apa își mărește volumul și urmează un curs ascendent către rezervor. Astfel, apa mai rece din rezervor o înlocuiește pe cea care urcă, generând un ciclu continuu. Sistemul poate încălzi apa cu 40-60 de grade peste temperatura apei de la rețea, în funcție de puterea radiației solare. Densitatea redusă a apei calde face ca aceasta să se ridice natural, în timp ce apa rece coboară prin gravitație în tuburi pentru a fi încălzită la rândul ei. Acest proces repetitiv asigură o circulație constantă fără consum energetic suplimentar.
Componentele sistemului nepresurizat
Schema montaj panou solar nepresurizat include următoarele elemente principale:
-
Tuburi vidate: realizate din sticlă borosilicat cu pereți dubli, absorb aproximativ 97% din energia solară. Spațiul vidat dintre pereți funcționează ca izolator termic
-
Rezervor de acumulare: fabricat din oțel inoxidabil, izolat cu spumă poliuretanică, amplasat deasupra tuburilor pentru circulația naturală
-
Vas cu flotor: asigură alimentarea automată cu apă rece pe măsură ce consumați apa caldă din rezervor
-
Țeavă de supraplin: permite evacuarea excesului de apă când sistemul ajunge la temperaturi foarte ridicate
Diferențe față de sistemele presurizate
Sistemul nepresurizat funcționează la presiunea atmosferică, având un supraplin care comunică cu exteriorul. În schimb, sistemele presurizate utilizează un circuit închis și pot amplasa rezervorul oriunde în clădire. Presiunea apei calde în sistemul nepresurizat este dată de principiul gravitației, prin diferența de înălțime între panou și consumatori. Ca urmare, panoul trebuie montat la o înălțime mai mare decât cel mai înalt punct de consum. Dacă presiunea este insuficientă, schema de montaj pompă panou solar nepresurizat prevede adăugarea unei pompe de majorare a presiunii pe conducta de apă caldă.
Panouri fotovoltaice și încălzirea electrică în pardoseală
Spre deosebire de panourile solare termice care încălzesc apa, panourile fotovoltaice transformă lumina solară în energie electrică utilizabilă în întreaga locuință. Structura de panouri fotovoltaice la sol sau pe acoperiș poate alimenta toate dispozitivele electrice din casă, inclusiv sistemele de încălzire electrică în pardoseală.
Cum funcționează panourile fotovoltaice pentru locuințe
Celulele fotovoltaice sunt realizate din siliciu și conțin materiale semiconductoare care absorb fotonii din lumina solară. În momentul în care radiația solară atinge aceste celule, electronii se eliberează și generează curent continuu. Un invertor transformă acest curent continuu în curent alternativ, compatibil cu instalația electrică a locuinței. Energia produsă poate fi utilizată imediat sau stocată în baterii pentru perioadele fără soare. Sistemele on-grid rămân conectate la rețeaua publică, permițând alimentarea din rețea când producția este insuficientă și trimiterea surplusului înapoi în rețea.
Avantajele încălzirii electrice alimentate din energie solară
Încălzirea electrică alimentată din panouri solare utilizează cabluri sau folii încălzitoare instalate sub pardoseală pentru a distribui căldura uniform în cameră. Consumul energetic este constant și predictibil, ceea ce facilitează dimensionarea sistemului fotovoltaic necesar. În perioadele însorite, energia produsă de panouri poate acoperi complet necesarul de încălzire, fără costuri suplimentare.
Pregătirea și interpretarea schemei de montaj
Instalarea poate fi realizată nu doar de specialiști, deoarece la achiziție primiți instrucțiuni și schema de montaj panou solar nepresurizat. Calculul este simplu, sistemele fiind deja echipate cu numărul necesar de tuburi vidate, rămânând doar să alegeți capacitatea rezervorului.
Alegerea locației și orientarea sistemului
Montajul necesită orientare spre sud, cu unghi aproximativ 38-52°. Verificați umbrirea între orele 9 și 15, când însorirea este maximă. Acoperișul trebuie să aibă înclinație mai mare de 8° și mai mică de 30°. Sub 8°, efectul de termosifonare scade, iar peste 30° poate fi necesar suport suplimentar pentru rezervor.
Verificarea structurii de suport
Structura trebuie să susțină de două ori greutatea volumului de apă din rezervor. Verificați rezistența acoperișului la greutatea sistemului umplut cu apă. În anumite situații poate fi necesară întărirea structurii sau sprijinirea picioarelor frontale pe elemente mai rezistente.
Materiale și componente principale
Rezervorul este fabricat din oțel inoxidabil alimentar SUS304-2B. Tuburile vidate sunt din sticlă borosilicată 3.3, cu grosime de 1,6 mm, diametru 58 mm și lungime 1800 mm[163]. Stratul de izolație este din spumă poliuretanică.
Schema de montaj panou solar nepresurizat
Asamblarea urmează această logică: se asamblează suportul, se așază rezervorul pe suport și se fixează provizoriu, se montează țeava de aerisire, se montează tuburile vidate, apoi se conectează conductele de apă.
Rolul rezervorului în sistem
Rezervorul trebuie amplasat deasupra panoului colector pentru convecția naturală. Țeava de aerisire nu trebuie blocată niciodată, altfel se poate forma vid și rezervorul se poate deforma iremediabil.
Rolul tuburilor vidate
Tuburile sunt fragile și nu trebuie lăsate la soare înainte de montaj. Se montează cu apă cu săpun pentru lubrifiere. Prima dată se montează tubul cu anodul de magneziu, apoi tubul de capăt și ulterior tuburile din mijloc.
Schema montaj pompa panou solar nepresurizat
Pentru presiunea de aproximativ 0,5 bar, rezervorul trebuie plasat la o înălțime de 5,5 m. Când înălțimea este insuficientă, schema de montaj pompă panou solar nepresurizat prevede instalarea unei pompe pe conducta de apă caldă. Ordinea recomandată este: supapă de sens, vană amestec, pompă ridicare presiune montată vertical, fluxostat.
Punerea în funcțiune și întreținerea sistemului
Verificările inițiale la pornire
Prin deschiderea robinetului de alimentare, apa rece umple rezervorul prin vasul cu flotor. Umplerea se efectuează seara sau dimineața devreme, înainte de răsărit, altfel tuburile vidate pot exploda din cauza șocului termic. Presiunea apei de intrare nu trebuie să depășească 2 bar. Aerisitoarele rezervorului trebuie menținute libere pentru a evita deformarea acestuia. Verificați vizual posibile scurgeri pe la vasul flotor, garnituri deteriorate sau tuburi sparte.
Întreținerea periodică a sistemului
Curățați tuburile cu apă caldă și detergent pentru a menține absorbția radiației solare. Verificările anuale sunt suficiente pentru menținerea eficienței. Dedurizarea apei se realizează prin introducerea unui anod de magneziu în rezervor, cu schimbare odată la 2-3 ani. Montați un filtru mecanic pe țeava de alimentare pentru a preveni impuritățile. Pe timp de iarnă, goliți complet sistemul când temperatura scade sub 7°C pentru a evita spargerea tuburilor.
În cazul conductelor exterioare care nu pot fi golite complet, cablurile de degivrare pentru conducte oferă protecție împotriva înghețului și reduc riscul fisurării sau spargerii țevilor în perioadele cu temperaturi negative.
Probleme frecvente și soluții
Dacă panoul nu produce apă caldă, verificați dacă tuburile sunt murdare sau dacă radiația solară a fost insuficientă. Presiunea redusă indică montaj prea jos sau țevi cu diametru mic. Tuburile care fac condens au pierdut vidul și necesită înlocuire. Scurgerile de apă pe la flotor apar când presiunea depășește 2,5 bari sau mecanismul este blocat.
Concluzie
Acum aveți toate informațiile necesare pentru a înțelege schema de montaj a panoului solar nepresurizat și pentru a implementa această soluție eficientă. Astfel, veți reduce costurile energetice prin producerea apei calde menajere fără consum electric. Combinația cu panourile fotovoltaice pentru încălzirea electrică alimentată din panouri solare transformă locuința într-un spațiu modern și eficient energetic. Investiția se amortizează rapid, iar confortul termic crește semnificativ.
